电缆耐压试验其实是专门对电缆故障进行检测的方式，但是在进行此类试验时却易受到很多因素的影响，从而致使故障、短路等问题的出现。接下来，华天电力今天为大家介绍几种常用的电缆耐压试验方法，希望能为大家提供一些借鉴和参考。

第一、超低频耐压试验

超低频也就是0.1赫兹耐压试验，该方法在业内盛行较早，最早可追溯到上个世纪八十年代，是一种专门用来检测电缆运行过程中是不是有绝缘缺损的无损试验方式。这种方式经过了广大专家及研究人士许多的现场试验和实验室试验，已经被证实在中低压电力电缆的耐压试验中是具有十分良好的应用价值的。

超低频耐压试验的原理是通过整流和滤波的方式，把50赫兹的交流电转换为直流的电压，然后再将转变成的直流电压通过逆变电路转换为1千赫兹的交流电压，随后再完成调幅处理，当这个步骤完成之后，1千赫兹的交流电压等幅波会转变为0.1赫兹的变化条幅波。

整个试验过程主要是依靠高压变压器与电压倍增电路之间形成的高电压，它的主要表现为正弦波，而且经过压敏电阻器对它进行调节，因此使高交流电压负载输出为0.1赫兹高压正弦波形。该方法的相对于其它试验方式的主要优点有以下几点：

①试验全程无损坏；

②准确性较高；

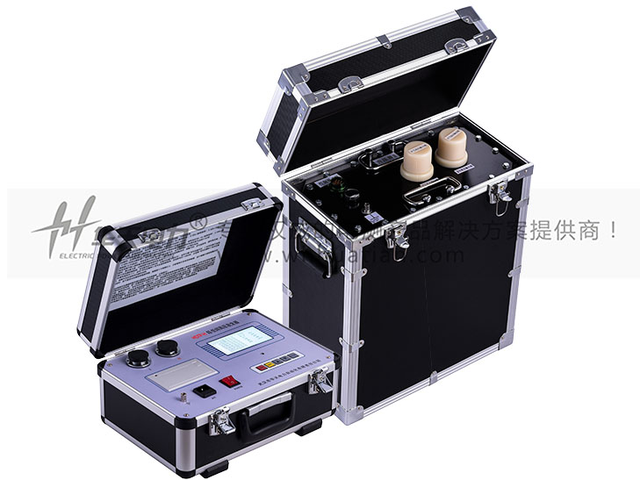

HTDP-H 超低频高压发生器

③试验设备体积小，方便携带与操作。

但是，该实验的局限是输出电压等级较低，只是在中低压电缆耐压试验中被广泛使用。

华天电力HTDP-H 超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件》电力行业标准，使用十分方便。

第二、调感式工频串联谐振试验

该实验方法的原理首先是利用调感式工频串联谐振装置中的电抗器的作用，其次是被测电缆电容的容抗在50赫兹工频环境下必定产生谐振，这个过程就会使高电压得以产生。

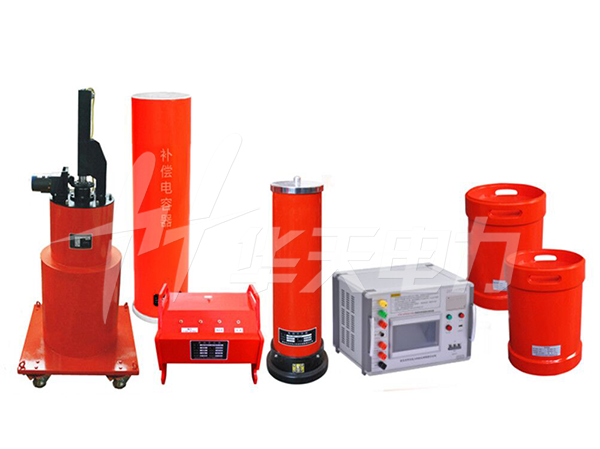

HTXZ(L) 调感式工频串联谐振耐压装置

上图中的HTXZ(L) 调感式工频串联谐振耐压装置主要适用于绝缘等值电容较大的电气设备耐压试验项目。

这个方法相较于其它试验来说它的优势有以下两点：

1.输出的电流波形大部分是正弦波；

2. 特异性较高。这就导致当在串联谐振回路中使谐振条件得以满足的情况下，高电压也才会得以产生。然而，当被测的电缆只要存在问题时，它就会使回路异常，这也就是电缆短路，因此高电压会存在一致降落。但是又因为电抗器可以使短路电流得以限制，因此它的保护装置不会被影响到，所以可不必装设电阻保护设备。

HTXZ(L) 调感式变频串联谐振耐压装置

上图中的调感式串联谐这装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。

当然，调感式工频串联谐振试验也是有局限的，这个试验的缺点就是操作复杂、且自动化水平低、还存在噪音大等问题，这些都会限制该实验在实际中的应用。

第三、变频串联谐振试验

这个试验和我们上述所说的第二种试验的原理相似，但是两者之间也存在一定的差异与不同，它们的区别在于变频串联谐振试验使试验回路产生谐振的方式是将变频电源中的输出电压频率通过调节而达到的；然而，调感式工频串联谐振试验使试验回路的谐振得以产生的方式是依靠50赫兹工频环境下通过调节电抗器而实现的。

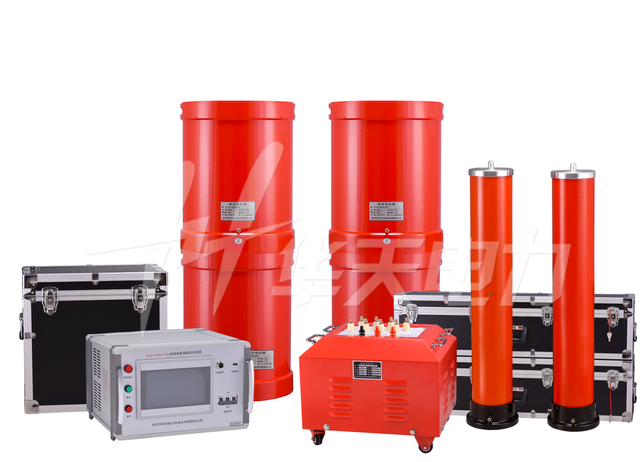

HTXZ 串联谐振装置总体介绍

上图中的HTXZ 变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

第三个试验相较其他试验的优点主要表现为：

1.在试验所需电源的容量不高于被测电缆的电源容量的情况下，可以在远远低于所需电源功率时开始试验，可使现场试验的效率得以快速提高，而且能克服调感式工频耐压试验中存在的局限，使它可在现实中得以广泛应用。

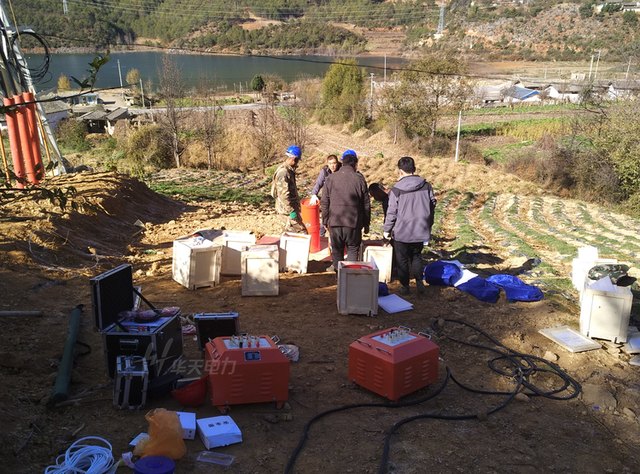

华天电力现场试验

2. 除此之外，使用此试验方法的工作频率只是在30赫兹到300赫兹之间，可以将超低频耐压试验的频率过低、损耗小导致与实际损耗量不符的问题得以解决和完善。故而，变频串联谐振耐压试验所得结果更为精密、全面和可靠的。
