什么是同轴线缆，经常会有人这么问，今天小编从电缆宝网上整理了同轴线缆相关信息以及名词解释供大家参考！

什么是同轴线缆？

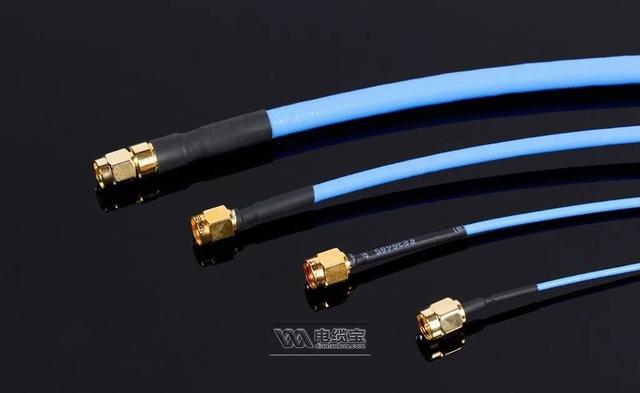

同轴线缆是带有两部分导体的电缆，即 中心导体和外部导体，这两部分导体之间配置有绝缘层。

同轴线缆的应用

同轴线缆主要用于传输射频能量。在同轴连接系统中，能实现对电阻抗的严格控制，因此可达到卓越的高频性能，同时在遭遇电磁干扰时，具备出色的屏蔽、控制能力。

同轴线缆的应用范围极为广泛。同轴线按不同阻抗值共分两类：50欧姆和75欧姆。其中，50欧姆型号用于数字信号传输，75欧姆型号则用于视频信号传输。

同轴线缆相关名词解释

衰减（插入损耗）：衰减即是传输过程中丢失的那部分能量。通常使用“dB/长度”作为计算单位，例如：31.0dB/100英尺。衰减会随着频率的增加而增加。

弯曲半径：在不影响任何性能的前提下，单根线缆被弯曲后所能达到的最小半径。

同轴线缆：一种具备两部分导体的圆柱形传输线，其典型构造包括中心导体、绝缘层， 以及外部导体（屏蔽层）。同轴线可为柔性线（即本产品目录中所列出的线缆组件）、 半刚性线或刚性线。

同轴连接器：位于同轴线缆组件两端的连接设备。常用的同轴连接器型号多样 ， 如：BNC、SMA、SMB、F型等。

绝缘层：绝缘材料，将中心导体和屏蔽层分隔。

电磁干扰（EMI）：电能或电磁能，会对电子信号造成破坏。

频率：每秒周期性运动的次数，单位为赫兹（Hertz）。

阻抗：在交流或变流电路中，对电流所产生的阻碍，单位为欧姆（Ohms）。同轴线中常见的两种阻抗值为50欧姆和75欧姆，分别用于数据和视频信号传输。

插入损耗：系统输出端在与线缆、设备连接时，接入前后所测得的衰减值。

插座：母头连接器，通常配置中心插孔。微波频率：微波频率范围包括三类：特高频

（UHF）0.3 ~ 3GHz、超高频（SHF）3 ~30 GHz、极高频（EHF）30 ~300GHz。

MIL-C- 17 ：自20世纪40年代以来，MIL-C-17即作为一项行业标准用来规范同轴线的物理及电气特性。由于RG标准已不再沿用，符合MIL-C-17的同轴线可能在性能上与RG标准存在差异。

插头：公头连接器，通常配置中心插针。

射频（RF / Radio Frequency）：频率范围在3MHz至300 GHz称为“射频”，主要用于无线及电视信号的传输。

RG / U：一项由美国政府发起的行业命名规 范，现已失效，仅用作一般参考（R指“Radio Frequency/射频”，G指 “Guide/ 指 导 ”，U指“ Uni v e r sa l Specification/通用细则”）。标注在字符“/ U”之前的A、B、C等字母，指产品 细则已经修改或更新。例如：在民用无线电行业常见的RG-58A / U，原RG-58 / U同轴线采用单股线作为中心导线，而增加了 “A”，指的是中心导线已更换为多股线，以提升线缆柔性（更能完美适用于移动行业）。在许多同轴产品设计者中，针对这 些修改，有以下默认行规：A=改动单股芯材；B=改动外层护套；C = 改动绝缘体。请注意，这类默认行规并非既定标准，在实际销售中可能存在差异。

屏蔽层：具导电性的包覆层，材质为线材编织层或金属箔，包裹住绝缘层和中心导体。

双轴（Twinaxial）：属于同轴线的一种， 采用两个中心导体，单层绝缘层，以及编织 屏蔽层。

传播速度（VP）：通常以百分比表示，指在 一定长度的线缆中，电能传播速度与光速的比值。

电压驻波比（VSWR）：在单根射频传输线中，所测得的有效电压最大值和最小值之间的比例。其比值通常会随着频率的递增 而递增，比值越大，表示能量损耗越大， 效率越低。
