查看详细电气施工图纸中BV、ZRBLV和TC、SC符号代表什么？
本文引自《电力工程技术》，作者：杨天宝！
技术咨询：dianli936
（此处已添加圈子卡片，请到今日头条客户端查看）1．常用电线
⑴ 裸导线：一般为架空线路的主体，输送电能。
① 裸单线：TY 铜质圆单线 LY 铝质圆单线
② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线

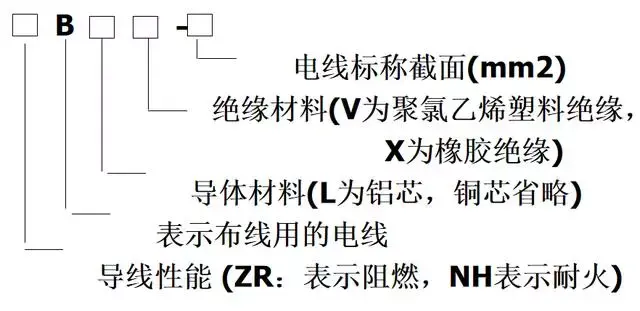

⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：

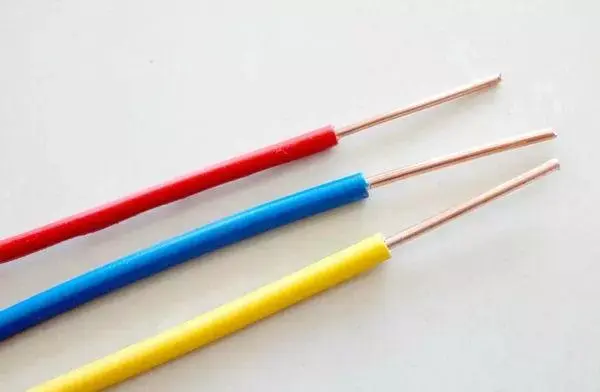

BV：铜芯塑料绝缘线
BX：铜芯橡胶绝缘线
BLV：铝芯塑料绝缘线
BVV：铜芯塑料绝缘护套线
BLVV：铝芯塑料绝缘护套线
BV：铜芯塑料绝缘线
BVV：铜芯塑料绝缘护套线
例：BV— 2.5
BVV— 4
ZRBLV—25
NHBX—10
2．电缆：

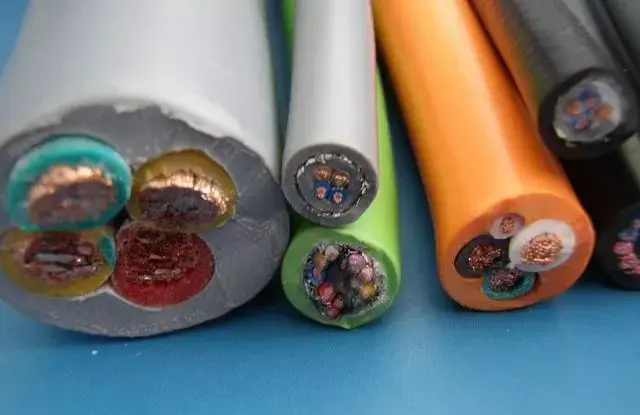

多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：
1.类别、用途代号 2.导体代号 3.绝缘层代号 4.护层代号 5.特征代号 6.铠装层代号 7.外护层代号 [1]
1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。
电缆的组成：线芯、绝缘层、保护层。
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。

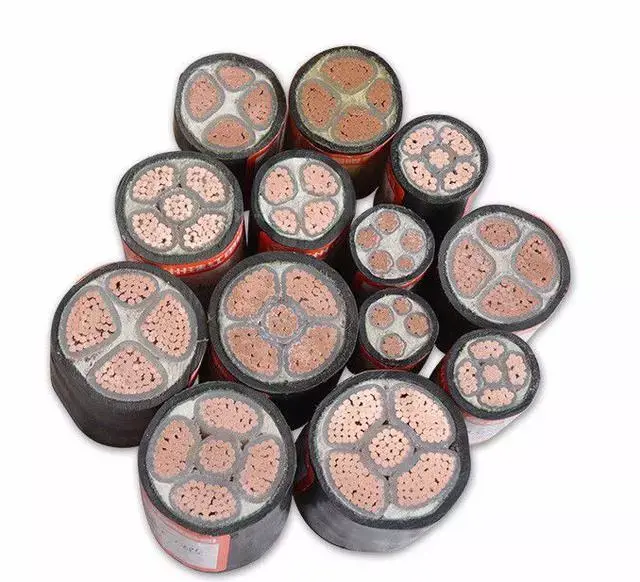

VV电缆
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。
YJV电缆

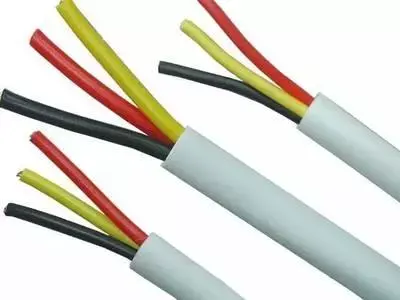

⑵ 控制电缆：用于传输控制电流

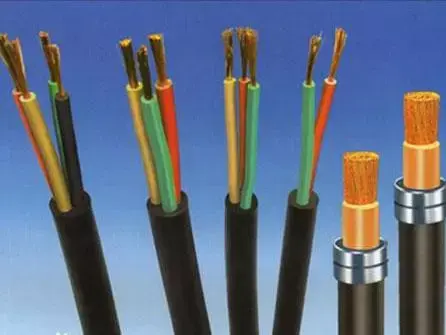

常用控制电缆：KVV KVLV
KVV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆：HYY HYV
② 同轴射频电缆：STV-75-4
电缆按绝缘层可分为：
油浸纸绝缘 Z
橡皮绝缘 X
塑料绝缘 V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处， 一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
3．母线

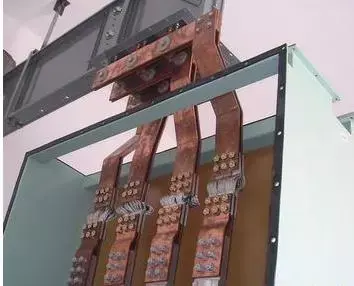

⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高低压配电所

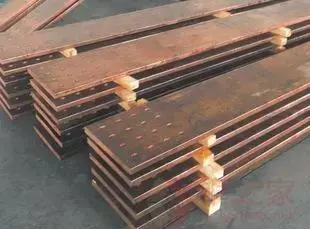

TMY：硬铜母线
LMY：硬铝母线
4、线路敷设方式代号

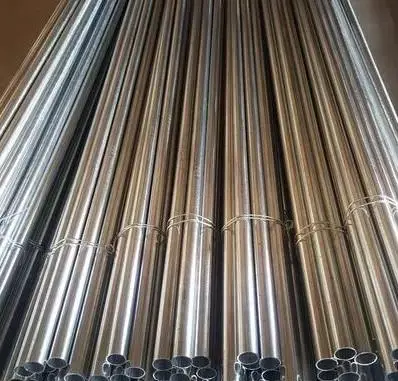

TC：用电线管敷设

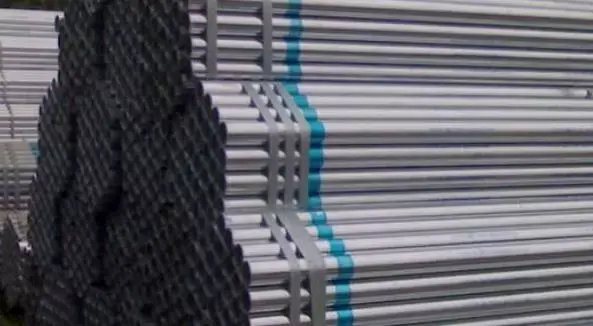

SC：用焊接钢管敷设

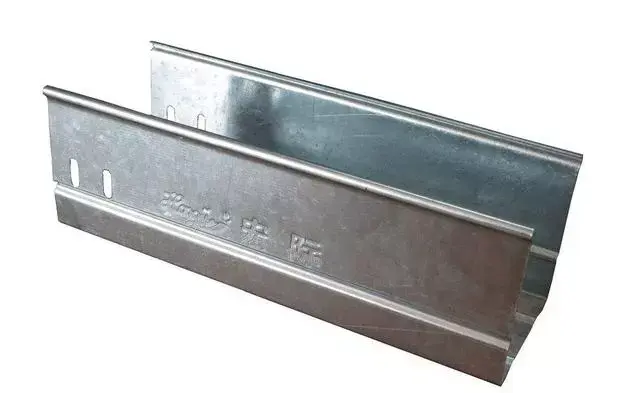

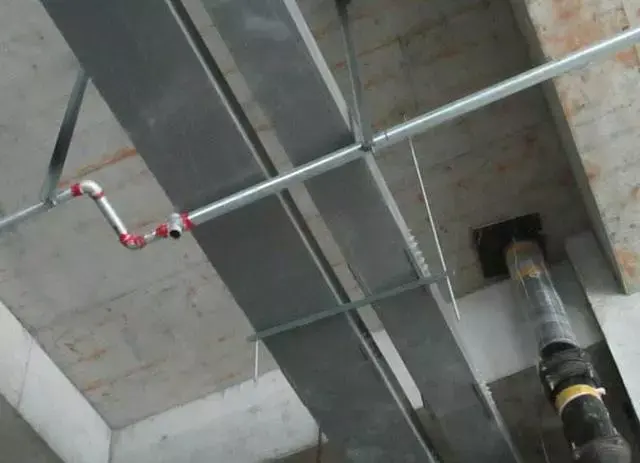

SR：用金属线槽敷设
CT：用桥架敷设

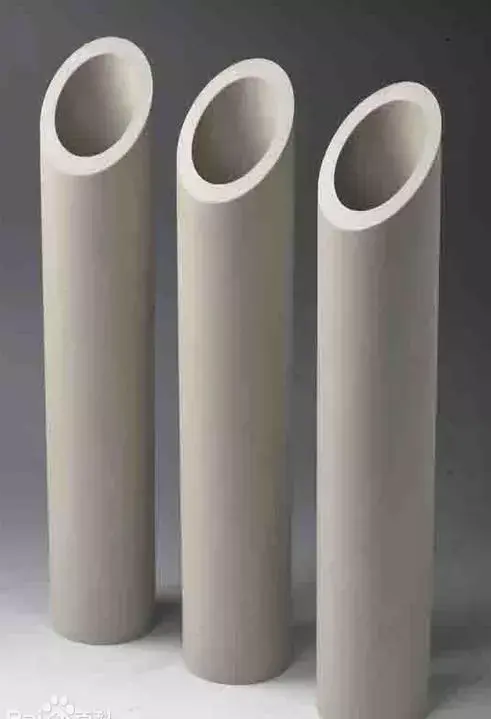

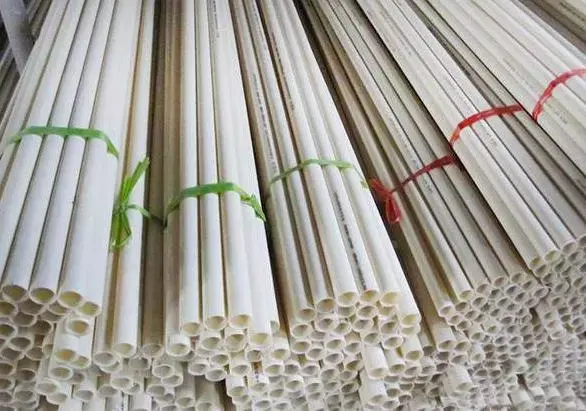

PC：用硬塑料管敷设
PEC：用半硬塑料管敷设
5、线路敷设部位代号
WE：沿墙明敷 WC：沿墙暗敷
CE：沿顶棚明敷 CC：沿顶棚暗敷
BE：沿屋架明敷 BC：沿梁暗敷
CLE：沿柱明敷 CLC：沿柱暗敷
FC：沿地板暗敷 SCC：在吊顶内敷设
6、线路在平面图上的表示
a－b (c × d) e - f
a :线路编号 b：导线型号
c ：导线根数 d ：导线截面
e ：线路敷设方式 f ：线路敷设部位

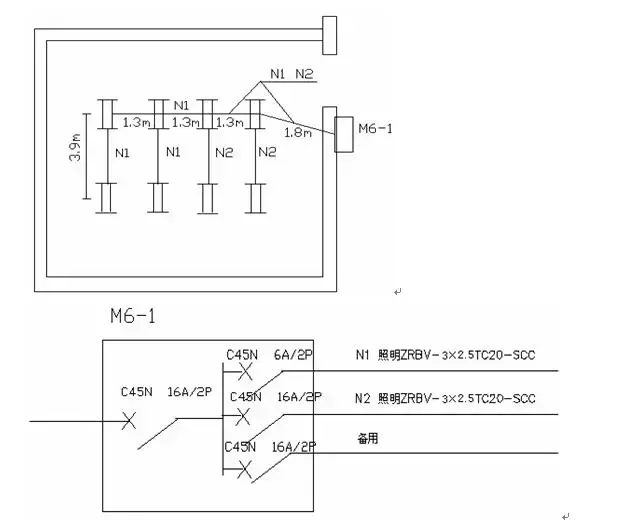

例：N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙烯塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示
a :灯具数量 b：灯具型号 c ：灯泡数量 d ：灯泡容量，W e ：灯具安装高度 f ：灯具安装方式(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式) L：光源种类
例：

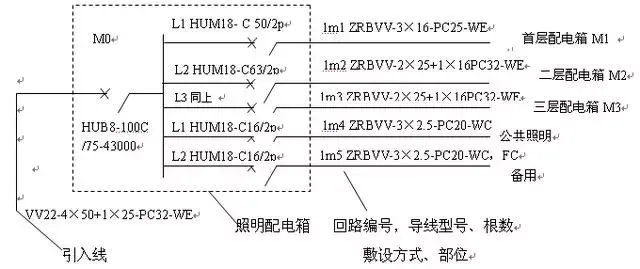

8、电气工程系统图的识读
⑴ 识读程序：
先看图纸目录，再看施工说明，了解图例符号，系统结合平面。
⑵ 识读要点：
① 供电方式和相数：高压还是低压供电，单相还是三相
② 进户方式：电杆进户、沿墙边埋角钢进户、地下电缆进户
③ 线路分配情况
④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面位置
⑥ 接地防雷情况
⑶ 识读脉络：进户线 — 总配电箱 — 干线 — 分配电箱 — 支线 — 用电设备
