查看详细上一篇文章《对消防配电中的矿物绝缘电缆，虽会用，但你了解它吗？》主要介绍了什么是矿物绝缘（MI）电缆，以及它们的命名规则和来由。
本文再进一步介绍各不同命名的矿物绝缘电缆的结构形式，便于我们更好的进行设计选型，不再对众多的命名规则产生混淆。
01何谓【刚性】和【柔性】一直以来，国内矿物绝缘电缆都以刚性、柔性区分为两类。
国际上通用的氧化镁矿物绝缘电缆（IEC 60702-1:2002）其采用导体为铜实心导体，而不像我们常见的普通电缆采用的绞合导体或软导体。
后来由国内各生产企业发展出来的有下列 MI 电缆：
（1）符合【行业标准】 JG/T 313《额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端》的 YTTW 系列（标准发布及更新时间先后为 2011、2014 年）；
（2）符合【国家标准】 GB/T 34926《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》 的 RTT 系列（标准发布时间为 2017 年）；
（3）还有一些符合【企业标准】的采用非实心导体的云母带矿物绝缘电缆。
上述电缆都被业内笼统归类于柔性矿物绝缘电缆，仅是为了和刚性氧化镁矿物绝缘电缆做区分。
02规范认同何种形式的（MI）电缆《建筑设计防火规范》GB 50016-2014 【条文说明】第 10.1.10 条中指出：
矿物绝缘类不燃性电缆由铜芯、矿物质绝缘材料、铜等金属护套组成，除具有良好的导电性能、机械物理性能、耐火性能外，还具有良好的不燃性，这种电缆在火灾条件下能够保证火灾延续时间内的消防用电。
也就是说被规范所认同的矿物绝缘电缆一定是由【铜芯】、【矿物质绝缘材料】、【铜等金属护套】作为基本组成的。

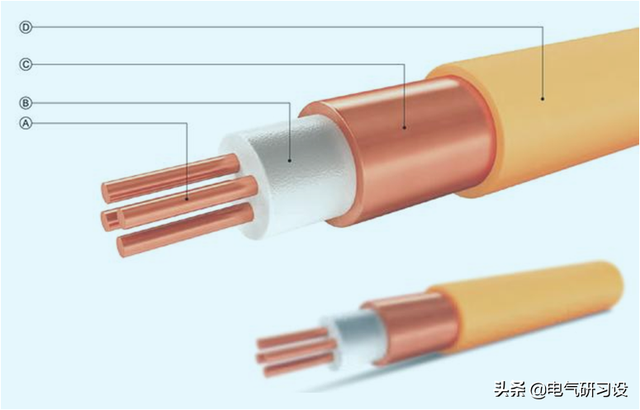

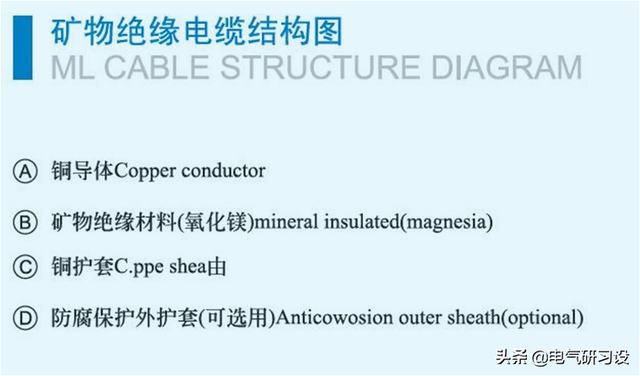

BTT系列刚性矿物绝缘电缆结构形式
按照这个要求，我们再来看各种刚性缆和柔性缆的结构形式是否满足。

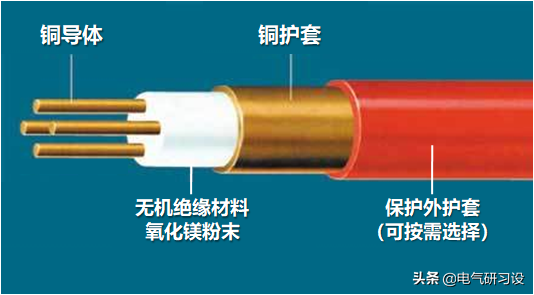

03唯一命名规则的【BTT】刚性缆BTT 系列矿物绝缘电缆，是目前唯一被国际公认的矿物绝缘电缆，是一种外层采用无缝铜管护套、中间填充有紧密压实的氧化镁晶体粉末作绝缘材料，导体是单股铜棒组成的电缆。
之所以被国际公认，主要取决于采用的材料是真正的耐高温材料，其中的铜导体和铜护套的熔点是 1083℃ ，而氧化镁矿物绝缘层的熔点更是达到了 2800℃，故而使得线路在超过 1000℃ 的火灾高温下仍然可安全的运行。
由于其用材用料全部是无机材料，再加之结构密实、坚硬，使得该产品具有常规的 VV、YJV、YJY 等【有机电缆】所无法比拟的电气性能、机械性能和环境耐受性能。
它具有耐高温、防火、防爆、不燃烧性。250℃ 时可连续长时间运行，1000℃ 极限状态下也可维持 180min 短时间运行。
针对 BTT 系列的 MI 电缆，国内执行标准为 GB/T 13033-2007《额定电压750V及以下矿物绝缘电缆及终端》，且至今未作更新，从规范发布时间上也可以看出其产品标准的稳定状态，可以说是技术上最为成熟的一种 MI 电缆。
BTT 系列刚性缆有很好的技术性能优点，但也存在施工难度大、制造长度短、中间接头处理工艺复杂等问题，为了解决上述问题，在国内才发展出了种类众多的柔性缆。
这也给我们的工程设计工作带来较大选型困难。

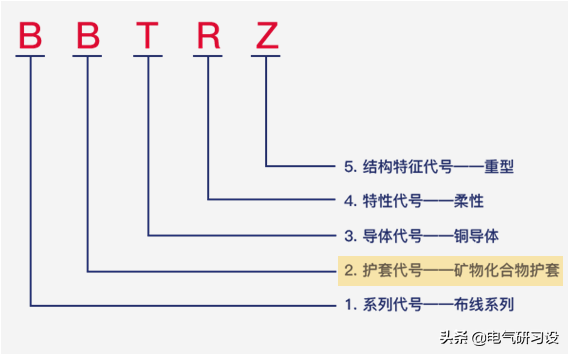

04以【BBTRZ】命名的柔性缆在早期矿物绝缘电缆刚引进至国内时，因工艺不成熟，导致铜护套经常容易开裂，于是改采用氢氧化镁矿物质作为护套，以取代铜护套。
故将【T】改为【B】，B 代表矿物质。

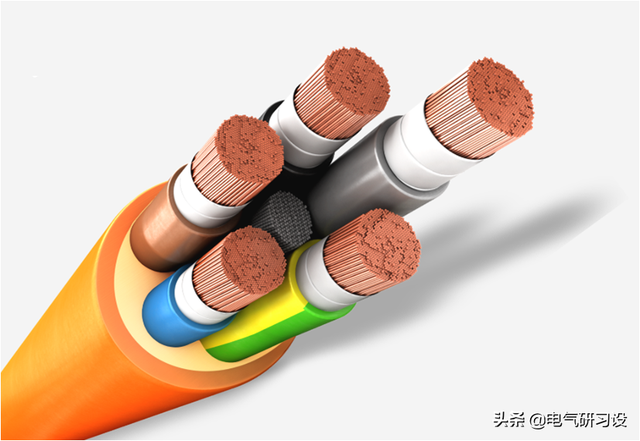

产品结构由铜绞线、金云母带绝缘、辐照交联聚乙烯隔水层、氢氧化镁矿物质防火护套、低烟无卤护套构成。
BBTRZ 作为国内柔性矿物绝缘电缆型号发展史中性价比较高的一个系列，曾经获得众多设计院、业主、用户的高度认可，在国内各种大型建筑消防线路中应用较多。
虽然能通过 BS-6387 的线路完整性 C、W、Z 耐火试验，但此种矿物绝缘电缆并未采用【铜等金属护套】。
随着国家综合水平的发展，2015年颁布实施的《建筑设计防火规范》GB 50016-2014 中正式明确矿物绝缘类不燃性电缆的结构为“由铜芯、矿物质绝缘材料、铜等金属护套组成”。
由于该系列不含金属护套，故已经逐渐退出消防应用舞台，现已不再归类于“矿物绝缘类不燃性电缆”。

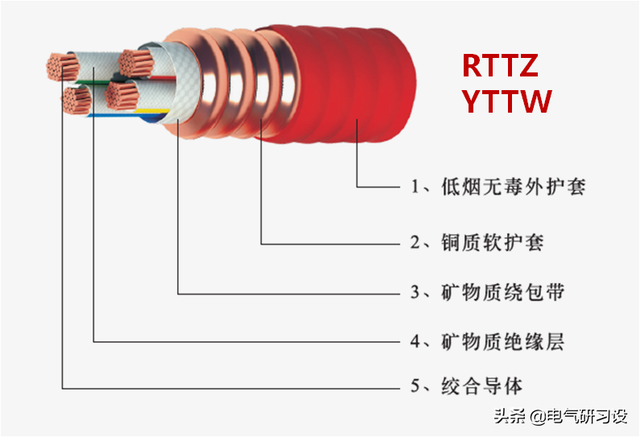

05以【BTTRZ、YTTW、RTTZ】命名的柔性缆实则这三种命名的 MI 柔性缆结构形式相同，全称为柔性轧纹铜护套云母带矿物绝缘电缆。
产品结构由多股铜绞线、云母带矿物绝缘绕包、无碱玻璃纤维密实填充、铜带纵包焊接而成的铜管护套组成。
在国内相关标准未出台之前，由厂家率先研制并命名的 BTTRZ 柔性缆，主要为区别于 BTTZ 刚性缆，突出了【软】，故在 BTTZ 命名基础上加用了【R】。
后来，国内建筑工业【行业标准】 JG/T 313 于 2011 年颁布实施，将由厂家命名的 BTTRZ 改为 YTTW。但这一命名规则严重不符合国内一贯的电缆命名方式，较多人无法接受。
再后来，由国家标准化委员会于 2017 年颁布实施了【国家标准】GB/T 34926，将之前的该类柔性缆统一命名为 RTTZ。
所以，BTTRZ = YTTW = RTTZ。此外，该类柔性缆在相关标准未出台前，还曾被不同厂家命名为：BTTW、BTTE、BTWTZ，可谓是五花八门。
很显然，此类柔性缆是符合规范 GB50016-2014 要求的，且其耐火型式试验满足 BS-6387 的 C、W、Z 最严等级要求。

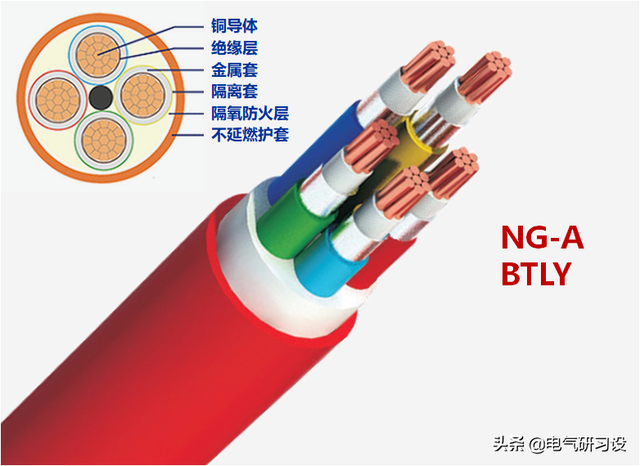

06以【NG-A、BTLY】命名的柔性缆NG-A 与 BTLY 系列电缆属于同一类，它们用铝为主要材料金属管挤出代替铜管拉拔护套，不但简化了生产工艺提高了效率，而且使产品成本大幅下降（铝材仅为铜材综合成本的1/10）。
产品结构由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、隔离耐火层、低烟无卤护套构成。
用铝管之所以能代替铜管，在高温火焰下不熔，得益于铝管外挤覆的膨胀耐火层。
它在火焰侵袭下其膨胀层发泡固化，形成厚厚的屏障阻隔了火焰对铝管的直接作用。不但铝管的完整性得以保存，而且使铝护套内层的云母带受热温度降低至600℃以下，云母带的绝缘稳定性可以得到提高（其绝缘电阻会随温度的升高而降低）。
从其结构形式和型式试验来看，也满足规范 GB50016-2014 和 BS-6387 的 C、W、Z 等级要求，且其在铝护套外层的隔氧防火层（为 Mg(OH)2 或 Al(OH)2 矿物质材料）对其内部的云母带的绝缘性能有所提高。
但 NG-A（BTLY）系列电缆并不属于 JG/T 313 和 GB/T 34926 标准所规定的柔性电缆，目前也只有企业标准作为支撑。
07最后对以上各类型 MI 电缆的情况作如下简单梳理：
（1）刚性缆：BTT，结构形式和产品性能均符合国际、国内规范。
（2）柔性缆：RTT、YTTW，产品防火性能满足 BS6387 的 C、W、Z 最严等级试验，结构形式满足国家规范。
（3）柔性缆：NG-A、BTLY，产品防火性能满足 BS6387 的 C、W、Z 最严等级试验，结构形式满足国家规范，但仅有【企业标准】作支撑。
从上述情况来看，柔性缆的性能均符合规范要求，且单根长度长，施工相对容易，大家肯定会想：“柔性缆是不是可以取代刚性缆？”
不过，虽然性能看似很不错，但其【安全可靠性】又如何呢？
