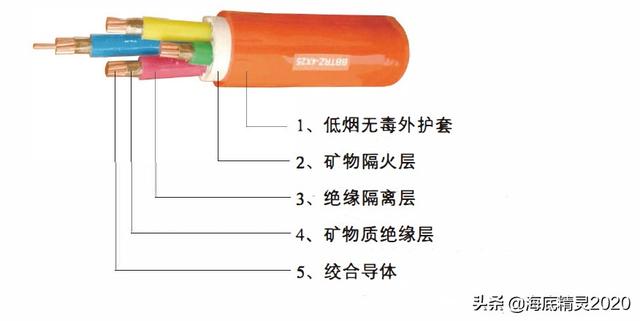

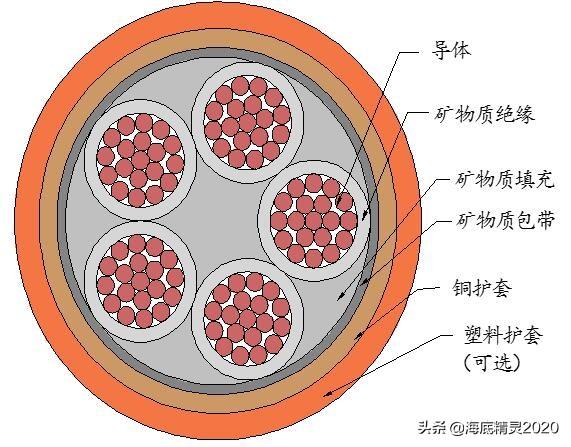

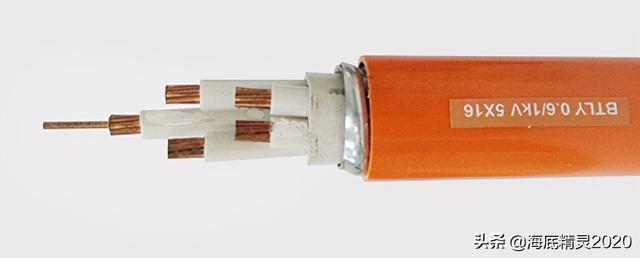

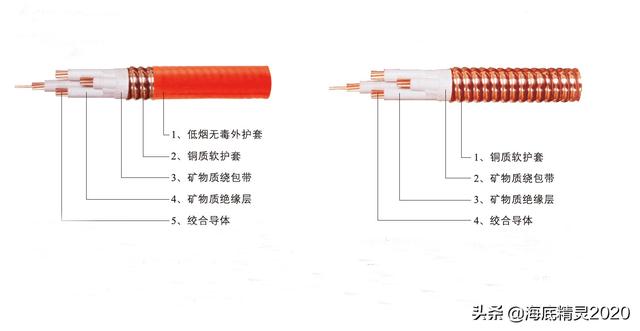

一、敷设条件 柔性矿物绝缘电缆运行条件，BTLY、YTTW型电缆导体的额定运行温度为150℃，短路时间不超过5S，电缆的弯曲半径见下：电缆外径D≥20mm，电缆最小弯曲半径15D，20＜D≤40电缆最小弯曲半径20D，D＞40电缆最小弯曲半径25D，其中D为电缆外径。 YTTW(Y)型电缆产品结构示意图 靠近接线盒和终端的电缆最小弯曲半径。BTLY、YTTW等型号金属护套的电缆，安装时要特别小心控制弯曲半径，如采用成型导板辅助放线弯曲。不能反复弯折。 BTLY型电缆结构示意图 BBTRZ型电缆结构示意图 二、电缆设计注意事项 据负荷性质，环境条件，应用场合等条件，选择适当的型号规格，据环境条件及适用的电缆型号规格确定适当的敷设方式。 设计时与塑料电缆相同，只是型号不同，性能更好。 BTLY、YTTWY柔性矿物绝缘电缆具备耐火，防水，防喷淋等特性。 BTLY、YTTWY柔性矿物绝缘电缆的外径较同规格的塑料电缆大5%左右，建议在需要选用桥架敷设的时候考虑该项因素。 充分利用该电缆的铝管可以修接地线的优点，可减少一根线芯选用(指有接地线的三相五线制)。 三、电缆截面选择建议 1、按线芯温升选择截面 通过负载电流时，线芯温度不超过电缆绝缘所允许的长期工作温度，也就是通常说的按允许载流量选择。 建议：电缆通过不同散热条件地段，其对应的线芯工作温度会有差异，应按最恶劣散热条件地段来选择截面。 2、按电压损失允许范围选择截面 用电设备端电压实际偏离额定值时，其性能将受影响，影响的程度由电压偏差的大小和持续时间而定。 建议：因着火时线芯的温度急剧升高而导致电压损失增大，应按着火条件核算电压损失，以保证重要设备持续运行。因BTLY、YTTWY产品卓越的隔热特性，故只要按照正常情况选择的电缆截面大一至二级就可以，通常就可以满足着火条件下的电压偏差不大于-10%的条件。 3、按经济电流选择截面 经济寿命期内的总费用最少，即初始投资和经济寿命期内线路损耗费用之和最少。所谓经济电流量电缆寿命期内，投资和导体损耗费用之和最小的适用截面(区间)所对应的工作电缆(范围)。详细参考<低压电缆经济电流密度范围表> 建议：BTLY、YTTWY 产品应具备优秀的散热特性，如果按照线芯温升来选择截面完全 可以降低一级选型，但考虑经济电流因素，故不推荐。如按照常规选择，可减少4-7%的线路损耗，经济意义十分重大。 4、中性线，接地线截面 4.1、单相二线制电路中，无论相线截面大小，中性线、接地线都应与相线截面相同。 4.2、三相五线制配电系统中，中性线接地线的允许载流量不应小于线路中大截面导体的不平衡负荷电流及谐波电流之和，当相线线芯不大于16mm²时，中性线，接地线应选择与相线相等的截面，当相线线芯大于16 mm²时，若中性线电流较小，可选择小于相线的截面，但不应小于相线截面的50%，且不小于16 mm²。 建议：用BTLY、YTTWY电缆中的铝金属护套作为接地线芯使用。铝管接地线采用专用连接器连接，连接牢固可靠。BTLY、YTTWY电缆中铝管截面其等效电阻满足相应铜芯接地需要。 四、电缆安装注意事项 1、电缆在敷设前，均应检查电缆是否完好，电缆两端是否密封完好，绝缘电阻是否达到标准要求。 2、计算敷设电缆所需长度时，应考虑留有1%的余量。 3、对电缆安装过程中，可能遭受机械损伤部位，应采取适当的保护措施。 4、BTLY、YTTW等型号金属护套的电缆，安装时要特别小心控制弯曲半径，如采用成型导板辅助放线弯曲。不能反复弯折。 5、安装使用过程中，电缆锯断后应立即对其端部进行临时性密封，防止潮气进入电缆内部。如发现有潮气进入电缆内部，要进行除潮处理(充氮气4h以上排潮)。处理合格后，方可使用。 YTTW、BTLY型防火电缆终端接地安装示意图 BBTRZ型防火电缆终端接地安装示意图 NG-A-BTLY隔离型防火电缆终端接地安装示意图 NG-A-BTLY隔离型电缆终端安装示意图-1 NG-A-BTLY(隔离型防火电缆终端安装）-2 NG-A-BTLY(隔离型防火电缆终端安装）-3
