本产品适用于高温、低温和酸、碱、油、水以及有腐蚀气体的环境中作电器仪表和自动化控制系统的信号传输线。 广泛用于石油、冶金、电力、石化等企业。
查看详细交联聚乙烯绝缘电缆适用于配电网、 工业装置成其它需要大容量用电领域, 用于固定敷设在交流5 0 H Z ，额定电压 1 k v 电力输配电线路上，主要功能是输送电能。本厂生产的额定电压1 k v - 3 5 k V 交 联聚乙烯绝缘电力电缆，其性能完全符合标准G B 1 2 7 0 6 和 I E C 6 0 5 0 2 及 I E C 6 0 8 4 0 , 并且已形成系列，即阻燃型的，耐寒型的和防水型的电力电缆。在阻燃型系列产品中，成功地
查看详细1、电缆的额定电压：U0/U=26/35KV（Um=40.5KV） 2、电缆导体的高工作温度为90℃ 3、短路时（长持续时间不超过5S），电缆导体高温度不超过250℃ 4、对于正确安装敷设的电缆，正常运行条件下，其运行寿命至少为30年以上 5、电缆的敷设温度不低于0℃ 6、电缆的较小弯曲半径：三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍
查看详细交联聚乙烯绝缘电缆适用于配电网、 工业装置成其它需要大容量用电领域, 用于固定敷设在交流5 0 H Z ，额定电压 1 k v 电力输配电线路上，主要功能是输送电能。本厂生产的额定电压1 k v - 3 5 k V 交 联聚乙烯绝缘电力电缆，其性能完全符合标准G B 1 2 7 0 6 和 I E C 6 0 5 0 2 及 I E C 6 0 8 4 0 , 并且已形成系列，即阻燃型的，耐寒型的和防水型的电力电缆。在阻燃型系列产品中，成功地
查看详细G/A-BTLY电缆全称隔离型（柔性）矿物绝缘电缆，YTTW电缆全称铜芯铜护套矿物绝缘电缆，都具有防火性能，并且防火性能优异。这两种电缆结构类似，不同的是YTTWY为铜芯铜护套，NG/A-BTLY为铜芯铝护套，现将两种电缆的结构、性能、用途给大家详细讲解一下，方便大家选项。
|
项目 |
结构性能 |
YTTW/YTTWY |
NG-A BTLY |
|
电缆释义 |
产品名称 |
金属护套矿物绝缘电缆 |
隔离型(柔性)矿物绝缘电缆 |
|
代号 |
Y..................矿物绝缘系列代号T..................铜芯T..................铜护套W..................无机矿物绝缘Y..................为低烟无卤聚烯烃外护套V..................为聚氯乙烯护套。 |
B ................布线用矿物绝缘电缆T ................ 铜导体L................铝金属套Y ................聚烯烃外护套N................ 耐火G................ 隔离A................耐火等级(950℃-1000℃)3小时 | |
|
产品结构 |

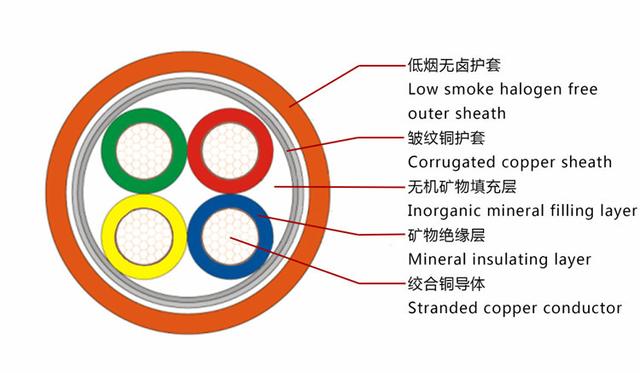

1、铜导体2、金云母带绝缘3、无机纤维填充料4、波纹铜护套5、聚乙烯或低烟无卤聚烯烃外护套 |

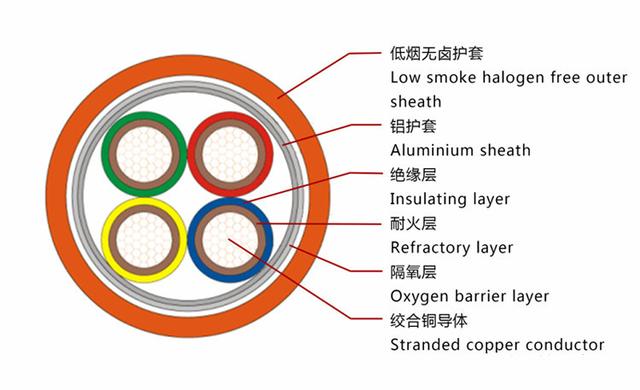

1、铜导体2、金云母带绝缘3、金属铝护套4、交联隔离套5、Mg(OH)2或AI(OH)3耐火层6、低烟无卤聚烯烃外护套。 | |
|
执行标准 |
1、GB/T 2951-2008 电缆和光缆绝缘各护套材料通用试验办法； 2、GB/T 3048-207 电线电缆电性能试验办法； 3、JG/T 313-2011 额定电压750V及以下金属护套无机矿物绝缘电缆及终端； 4、BS 6387-1994 在火焰条件下张维持线路完整性的电缆性能要求； |
1、BS 6387:1994在火焰条件下电缆保持电路完整性的性能要求； 2、GB/T12706.1《额定电压1KV（Um=1.2KV)到35KV（Um=40.5KV)挤包绝缘电力电缆及附件》； 3、遵循相应的企业标准。 | |
|
相同点 |
载流量 |
载流量要高于普通电线电缆。在经受一定的电流过载后，不会造成击穿； |
电缆的绝缘完全采用金云母带矿物化合物，故其短路过载能力高于常规的YJV电缆； |
|
机械性能 |
金属护套弯曲性好，能承受一定的拉力和机械冲击； |
金属护套可承受一定的拉力和机械冲击； | |
|
消防功能 |
耐火标准可通过BS6387三项考核 |
耐火标准可通过BS6387三项考核 | |
|
防爆性能 |
金属护套为纵包氩孤焊接皱纹铜护套，能承受一定的机械冲击； |
金属铝护套为连续挤包成型工艺，抗撞击性能优于钢带铠装电缆。 | |
|
使用寿命 |
无机矿物绝缘材料及金属护套的应用，可保证电缆使用的稳定性。使用寿命可达50年以上； |
无机矿物绝缘材料及金属护套的应用，可保证电缆使用的稳定性。使用寿命可达50年以上； | |
|
安全性 |
金属护套为纵包氩弧焊接轧纹铜护套，密封性 好、防蚁防水防潮； |
采用金属套连续成型工艺，无接头,防蚁防水防潮 | |
|
安装方便 |
可直接敷设，不用穿管； |
可直接敷设，不用穿管； | |
|
耐腐蚀性 |
金属护套及PO聚烯烃护套具有良好的耐腐蚀性，在污染严重的工业环境可正常使用； |
金属护套及PO聚烯烃护套具有高耐腐蚀性,不需要采取附加的防护措施； | |
|
使用温度 |
电缆可在250℃环境温度下正常使用； |
电缆可在250℃环境温度下正常使用； | |
|
不同点 |
额定电压 |
750V, 0.6/1KV |
0.6/1KV |
|
电缆结构 |
铜芯铜护套无机矿物绝缘 |
铜芯铝护套无机矿物绝缘 | |
|
金属护套结构 |
金属护套为纵包氩弧焊接波纹铜护套 |
金属护套为连续挤包铝护套 | |
|
耐温温度 |
耐温极限达到1000℃； |
耐温极限达到800°C； | |
|
弯曲性能 |
纵包氩弧焊接轧纹铜护套的优良结构性，可保证 电缆敷设时有较好的弯曲性能； |
连续挤包铝护套为光面结构，弯曲性能次之； | |
|
制造截面 |
可制成1-5芯电缆，截面从：1.5-300 mm2； |
2.5-120mm2可制成2-5芯;10-300mm2 只能制 成1芯 | |
|
制造长度 |
依据客户需要和电缆盘具大小来决定制造长度； |
依据要求订制长度，按截面大小确定最大装盘数量； |
